HALO 201 MBE－分子束磊晶 MBE 專用殘餘氣體分析儀
HALO 201 MBE－分子束磊晶 MBE 專用殘餘氣體分析儀
專為 Molecular Beam Epitaxy 與 UHV 薄膜沉積環境設計的高靈敏度即時真空診斷系統

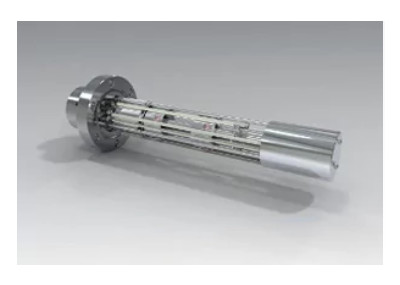

Hiden HALO 201 MBE 是一套專為Molecular Beam Epitaxy（MBE）與 Ultra-High Vacuum（UHV）系統設計的高靈敏度 Residual Gas Analyser。
系統可即時分析 MBE Chamber 中的 Background Gases、Residual Species 與 Contaminants，協助研究人員掌握 Vacuum Quality、Gas Purity、Leak Condition 與薄膜沉積製程狀態。
針對 MBE 長時間沉積環境，HALO 201 MBE 採用適合此類製程的材料與防污染設計，以提高分析器在薄膜沉積及高真空環境中的長期可靠性。
HALO 201 MBE 系統概述
即時監測 MBE Chamber 的 Background Gas、Contamination、Leak 與 Vacuum Condition。
Molecular Beam Epitaxy 是高度依賴真空品質的薄膜沉積技術。即使極微量 Water、Oxygen、Hydrocarbons 或其他 Residual Gas Species，都可能影響 Film Composition、Interface Quality、Crystal Growth 與最終元件性能。
HALO 201 MBE 利用 Quadrupole Mass Spectrometry 即時分析真空腔體中的氣體組成，使研究人員不僅能知道 Total Pressure，也能進一步確認真空環境中實際存在的不同 Gas Species。
因此可在 MBE Pump-Down、Bakeout、Source Conditioning、Film Growth 與 Maintenance 等不同階段持續觀察 Vacuum Background，建立完整的 Chamber Vacuum Fingerprint。
Hiden 現行官方資料將 HALO 201 MBE 定位為適用於Semiconductor Manufacturing、Surface Science 與 Advanced Materials Research的 MBE / UHV Real-Time Vacuum Diagnostic System。
為何 MBE 需要 Residual Gas Analysis？
Total Pressure 只能顯示真空程度，RGA 才能進一步判斷真空中的實際化學組成。
從壓力值進一步了解真空品質
Vacuum Gauge 可提供 Total Pressure，但相同的總壓力可能由完全不同的 Gas Composition 所構成。
例如 H₂、H₂O、N₂、O₂、CO、CO₂ 與 Hydrocarbon 的來源及對薄膜製程造成的影響完全不同，因此僅依 Total Pressure 無法完整判斷 MBE Chamber 的潔淨程度。
HALO 201 MBE 可將真空環境分解為不同 Mass-to-Charge Channels，使操作者辨識 Background Species、Contamination、Air Leak 或特定製程相關氣體。
MBE 專用耐污染設計
針對蒸發源、分子束與長時間薄膜沉積環境所造成的材料沉積問題進行最佳化。
MBE 系統在長時間 Operation 過程中，Source Materials 與 Molecular Beam 可能逐漸沉積於 Chamber Components 或 RGA Ion Source 周圍。
因此一般 RGA 若直接使用於 MBE Chamber，可能受到 Deposition、Contamination 與長時間材料累積影響。
Molybdenum Wiring 與 Ion Source Shield
依 Hiden 既有 HALO 201 MBE 技術配置，MBE 專用分析器使用Molybdenum Wiring 取代一般 Copper Wiring，以提高 RGA 在 MBE Environment 中的長期使用能力。
系統亦配置 Contamination-Resistant Ion Source Shield，用於降低 MBE Deposition Material 直接進入或沉積於 Ion Source Region 的機會。
這些設計使 HALO 201 MBE 更適合長時間整合於 Molecular Beam Epitaxy Process Chamber。
MBE 製程真空監測流程
從 Pump-Down、Bakeout 到 Film Growth 持續掌握 Chamber Background。
Pump-Down
觀察 Water、Nitrogen、Oxygen、Hydrogen 與 Hydrocarbon 等 Background Species 隨抽氣時間下降的趨勢。
Bakeout / Conditioning
監測加熱過程中由 Chamber Wall、Source 與 Components 釋放的 Water、Hydrogen 與其他 Outgassing Species。
MBE Growth
在薄膜成長期間持續確認 Background Gas、Contamination 與 Vacuum Stability，掌握製程真空品質。
Background Gas 與污染物分析
辨識 Water、Oxygen、Hydrogen、Hydrocarbons 與其他可能影響薄膜品質的 Residual Species。
MBE Film Growth 對 Surface Cleanliness 與 Chamber Background 極為敏感，因此 HALO 201 MBE 可用於建立不同 Process Stage 的 Residual Gas Spectrum。
Water / Moisture
監測 H₂O Background，評估 Pump-Down、Bakeout、Venting 與 Chamber Exposure 後的真空恢復狀況。
Oxygen
檢查 O₂ 訊號，可協助判斷 Air Leak、Process Background 或可能影響敏感薄膜材料的氧污染。
Hydrogen
監測 UHV 系統中常見的 Hydrogen Background，觀察 Vacuum System 與材料 Outgassing 行為。
Hydrocarbons
辨識 Pump Oil、Organic Contamination、Handling Residue 或其他 Carbon-Containing Background Species。
Leak Detection 與 Vacuum Troubleshooting
利用 Mass-Specific Signal 快速判斷 Air Leak、Helium Leak 與異常真空背景。
HALO 201 MBE 除了 Routine Residual Gas Analysis 外，也可用於真空系統 Leak Detection。
若 Vacuum Spectrum 中 N₂、O₂ 與其他 Air-Related Species 出現特定比例變化，可作為可能存在 Air Leak 的診斷線索。
亦可使用 Helium Tracer Gas 進行 Leak Search，觀察對應 Mass Channel 是否出現即時增加，以協助定位 Chamber、Flange、Feedthrough 與 Vacuum Component 的微小洩漏。
高靈敏度 Residual Gas Detection
涵蓋主要 Background Gas 至微量 Contaminant 的寬動態範圍量測。
依 Hiden 既有 HALO 201 MBE 技術資料，系統可配置 Dual Faraday / Electron Multiplier Detector，使分析器兼具較高 Partial Pressure Species 與低濃度 Background Gas 的量測能力。
既有原廠資料列示最低可偵測 Partial Pressure 可達約 2×10-13 mbar；實際 Detection Limit 仍會受到 Mass Range、Detector Configuration、Vacuum Background、Ion Source Condition 與分析條件影響。
對 MBE Application 而言，重要的不只是瞬間 Detection Limit，也包括長時間 Background Stability 與在 Deposition Environment 中維持可靠分析的能力。
Bakeout 與熱環境配置
支援 MBE Chamber Bakeout 與高溫 Vacuum Conditioning 工作流程。
UHV 與 MBE Chamber 通常需要透過 Bakeout 降低 Chamber Wall 上吸附的 Water 與其他 Gas Species。
依 Hiden 既有技術資料，HALO 201 MBE 可提供 Thermal Extender Configuration，使 RGA Electronics 與部分溫度敏感元件遠離 Bakeout 高溫區域。
因此可在系統 Bakeout 與 Vacuum Conditioning 過程中持續取得 Residual Gas Information，觀察 Water、Hydrogen 與其他 Desorbed Species 隨時間變化。
HALO 201 MBE 主要特色
專為 MBE、UHV、薄膜沉積污染控制與長時間真空診斷設計。
- 專為 Molecular Beam Epitaxy 設計
- High-Sensitivity Residual Gas Analysis
- Real-Time Vacuum Diagnostics
- Background Gas Monitoring
- Contamination Detection
- Leak Detection
- Vacuum Trend Analysis
- MBE-Compatible Material Configuration
- Molybdenum Wiring 既有專用配置
- Contamination-Resistant Ion Source Shield
- Dual Faraday / Electron Multiplier Detector Configuration
- Bakeout Thermal Extender Option
- MASsoft Professional
- USB 2.0 / RS232 / Ethernet Control
HALO 201 MBE 系統重點規格
依 Hiden 現行產品定位與既有 HALO 201 MBE 原廠技術資料整理。
| System Type | High-Sensitivity Residual Gas Analyser for MBE / UHV |
|---|---|
| Main Application | Molecular Beam Epitaxy Vacuum Diagnostics and Process Monitoring |
| Analysis | Residual Gas / Background Gas / Contamination / Leak Detection |
| Environment | MBE Chamber / Ultra-High Vacuum Thin Film Deposition System |
| MBE Configuration | Materials and source protection optimised for long-term MBE use |
| Special Wiring | 既有原廠 MBE 配置採 Molybdenum Wiring |
| Ion Source Protection | Contamination-Resistant Ion Source Shield |
| Detector | Dual Faraday / Electron Multiplier Configuration |
| Minimum Detectable Partial Pressure | 既有原廠資料列示約 2×10-13 mbar |
| Bakeout Option | Thermal Extender Configuration Available |
| Software | Hiden MASsoft Professional |
| Communication | USB 2.0 / RS232 / Ethernet |
| External Integration | Comprehensive I/O for External Process Data Integration |
HALO 201 MBE 典型應用
涵蓋 Semiconductor、Quantum Materials、Surface Science 與各類 UHV Molecular Beam Deposition。
Molecular Beam Epitaxy
即時監測 MBE Chamber 的 Background Gases、Contamination 與 Vacuum Condition，支援高品質薄膜成長。
Semiconductor MBE
應用於 III-V、II-VI 及其他 Semiconductor Epitaxy Research，確認沉積前與成長期間的真空潔淨程度。
Quantum Materials
適合高度依賴 Interface Cleanliness 與 UHV Growth Environment 的 Quantum Material、2D Material 與 Advanced Electronic Material Research。
Surface Science
搭配 UHV Surface Science Chamber，監測 Sample Preparation、Annealing、Deposition 與 Analysis 前後的 Residual Gas Composition。
Thin Film Deposition
監測 Epitaxial Thin Film Growth 過程中的 Vacuum Background 與污染來源。
Vacuum Troubleshooting
利用 Mass Spectrum 與 Trend Data 判斷 Leak、Outgassing、Pump Condition 與 Chamber Contamination。
UHV Bakeout Monitoring
於 Chamber Bakeout 與 Conditioning 過程觀察 Water、Hydrogen 及其他 Desorption Species 的下降趨勢。
MBE Process Qualification
建立 Chamber Vacuum Fingerprint，比較 Maintenance、Source Change、Venting 或不同 Growth Campaign 前後的背景差異。
MASsoft Professional 與 iRGA 真空監測
Mass Spectrum、Trend、Leak Detection、Data Logging 與外部設備訊號整合。
HALO 201 MBE 搭配 Hiden MASsoft Professional，可進行 Instrument Control、Mass Scan、Multiple Ion Monitoring、Trend Analysis 與 Long-Term Data Logging。
Hiden 現行官方資料指出，MASsoft Professional 支援 Windows 10 / Windows 11，可透過 USB 2.0、RS232 或 Ethernet 控制儀器，並提供 External I/O，可讀取其他 Process Devices 的訊號並與 Mass Spectrometer Data 同步顯示與記錄。
Hiden 亦提供 iRGA Routine Vacuum Monitoring Workflow，可自動顯示 Hydrogen、Helium、Water、Nitrogen、Oxygen、Argon 以及使用者指定 Gas 的 Partial Pressure，並提供 Trend、Scan、Leak Detection、Maintenance 與 Alarm 功能。
- Full Mass Spectrum Acquisition
- Multiple Ion Monitoring
- Real-Time Trend Analysis
- Vacuum Fingerprint Comparison
- Leak Detection
- Long-Term Data Logging
- External I/O Integration
- USB 2.0 / RS232 / Ethernet Communication
HALO 201 MBE 與一般 RGA 的差異
核心差異不只是量測氣體，而是能否長時間適應 Molecular Beam Deposition Environment。
若設備只是一般 High Vacuum Chamber，主要需求為 Vacuum Survey、Leak Detection 與 Routine Residual Gas Analysis，標準 HALO RGA 或 RGA Series 通常已能滿足需求。
MBE 系統則存在更特殊的工作環境，包括蒸發源、Molecular Beam、材料沉積、長時間 UHV Operation 與 Chamber Bakeout。
因此 HALO 201 MBE 的價值在於針對 MBE Chamber Integration 與長期可靠性進行配置，使 RGA 能持續作為 MBE Vacuum Quality 與 Contamination Monitoring Tool。
HALO 201 MBE 與 XBS 的應用差異
HALO 201 MBE 著重 Vacuum Background；XBS 則著重 Molecular Beam Source Monitoring。
HALO 201 MBE
主要量測 MBE Chamber 中的 Residual Gas、Background Contamination、Leak 與 Vacuum Quality，用於真空診斷與製程環境監測。
Hiden XBS
主要針對多組 Molecular Beam Sources 進行原位 Source Flux / Beam Monitoring，可用於 MBE Source Stability 與 Deposition Control。
恩詠有限公司－Hiden HALO 201 MBE 真空分析與 MBE 系統整合
HALO 201 MBE 的實際配置需依 MBE Chamber Base Pressure、Growth Materials、Source Geometry、Residual Gas Species、Contamination Requirement、Mass Range、Bakeout Temperature 與 RGA Installation Port 進行評估。
恩詠有限公司可依客戶的MBE System、Semiconductor / Quantum Material、Base Pressure、Background Gas、Leak Detection、Contamination Monitoring、Bakeout、Mass Range、Chamber Port 與 Process Data Integration需求，協助評估適合的 Hiden HALO 201 MBE 系統配置。
