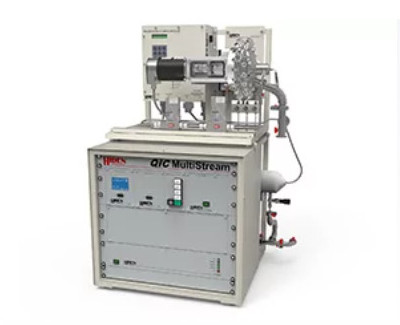

Hiden QIC MultiStream 多流路即時氣體質譜分析系統

產品概述

Hiden QIC MultiStream 專為需要同時分析多個氣體來源的研究與製程應用所設計，將 Hiden Proteus Multi-stream Selector Valve 與高穩定度 Triple Filter 四極桿質譜分析器整合為單一平台。

透過自動選流系統，可由單一質譜儀依序監測多個樣品流，降低每個分析點各配置一套氣體分析器的設備與維護成本。

快速資料擷取與低內部死體積設計，使不同樣品流之間的切換時間可低於 10 秒，並降低前一流路殘留造成的 cross-talk 與 memory effect。

系統提供 20、40 或 80 路 Proteus 配置，另有 8-way multi-stream valve module 可供選擇，適合不同規模的多點氣體分析需求。

搭配 Hiden QGAsoft 定量分析軟體，可進行自動校正、濃度換算、質譜資料庫比對與 spectral overlap correction，使多成分氣體分析結果更適合直接應用於研究或製程判讀。

主要性能與技術特色

• 多流路自動分析：支援 20、40、80 路 Proteus 多流選擇閥。
• 8 路選配：另提供 8-way multi-stream valve module。
• 快速流路切換：每一樣品流切換時間低於 10 秒。
• 加熱流路：內建 thermocouple / heater，最高可達 120°C。
• 快速 QIC 入口：對氣體與蒸氣的反應時間低於 500 ms。
• 寬廣流量範圍：可分析約 4 mL/min 至 10 L/min 的氣體流。
• 壓力範圍：約 10 mbar 至 2 bar。
• 高速質譜掃描：100 amu profile 約 2.5 秒完成。
• 高靈敏度：檢測能力可達約 5 ppb。
• 高穩定度：24 小時訊號高度變化小於 ±0.5%。
• 質量範圍：最高可配置至 510 amu。
• 低串擾：低死體積、低 memory effect、zero crosstalk 設計。
• 長壽命密封：face sealing technology 壽命可超過 6×10⁶ 次切換。
• Soft Ionisation：適合複雜有機氣體與蒸氣分析。
• OPC / 外部整合：可輸出原始與校正後定量資料，便於製程系統整合。

適用研究與應用

• 多流路製程氣體分析
• 環境氣體監測
• 高純氣體分析
• 燃料電池氣體研究
• Biogas 沼氣與生質能研究
• CH₄、CO₂、H₂、H₂S 等多氣體監測
• 燃料氣體脫硫研究
• 催化重組與反應器出口分析
• 熱裂解與 biomass treatment
• 合成氣與燃料氣體品質監測
• 多反應器平行研究
• 核能與熱流體測試系統
• Containment / thermal-hydraulic test facility 氣體分析
• 多點排氣與製程排放監測

Proteus 多流選擇技術

Proteus 是 Hiden 專為多流氣體分析設計的自動 selector valve，可將多個樣品來源依程式設定依序導入質譜分析系統。

其 direct-drive 高扭矩 microstepping motor 搭配 incremental rotary encoder，可進行 closed-loop position control，並支援最短路徑雙向移動、智慧加速／減速、位置維持及錯誤通知。

face sealing technology 提供低洩漏與長壽命密封，官方標示可承受超過 6×10⁶ 次切換事件，適合長期自動化監測。

低串擾與快速切換

多流氣體系統的關鍵在於前一條樣品流不能明顯污染下一條流路，否則會造成濃度誤差與錯誤判讀。

QIC MultiStream 採用低內部死體積與快速流路設計，可降低氣體殘留、memory effect 與 cross-talk。

搭配 heated QIC inlet 的快速反應能力，可在切換不同分析點後快速取得穩定氣體組成資料。

高、低流量氣體分析

QIC MultiStream 可支援從低流量到高流量的多種氣體來源，官方標準分析能力約從 4 mL/min 至 10 L/min。

因此可依應用條件配置於實驗室小型反應器、製程管線、排氣點、燃料氣體、環境監測系統或大型測試設施。

對於不同壓力與流量條件，可依實際系統需求規劃適合的取樣旁路、流量控制與進氣介面。

Biogas 與能源氣體研究

QIC MultiStream 適合即時分析 biogas 與多來源燃料氣體中的 CH₄、CO₂、H₂、H₂S 等關鍵成分。

透過多流路自動監測，可比較不同反應器、原料、脫硫單元或處理程序的氣體組成，協助評估甲烷產率、污染物去除效率與能源轉換條件。

系統亦可應用於 catalytic reforming、pyrolysis、biomass treatment 及 fuel gas desulfurization 等研究。

核能與熱流體測試應用

QIC MultiStream 亦曾應用於 nuclear containment 與 thermal-hydraulic test facility 的多點氣體分析。

在被動安全與熱移除研究中，可即時監測不同位置與排氣流中的 N₂ 及其他 non-condensable gases，協助研究氣體組成對冷凝器與熱移除效率的影響。

QGAsoft 定量氣體分析

Hiden QGAsoft 提供 automatic calibration routines，可將質譜訊號轉換為實際氣體濃度。

內建 gas / vapour mass spectral library，並可自動修正多成分氣體中的 spectral overlap，使複雜氣體混合物能進行更準確的定量分析。

系統亦可透過 OPC connectivity 輸出 raw data 與 calibrated quantitative data，方便與 PLC、SCADA 或其他資料系統整合。

MASsoft Professional 與系統整合

QIC MultiStream 搭配 Hiden MASsoft Professional，可進行質譜儀控制、方法設定、流路控制、即時資料顯示與長時間記錄。

系統支援 RS232、RS485 與 Ethernet LAN 通訊，可與外部分析設備、製程控制系統與資料採集平台進行整合。

恩詠技術服務

恩詠有限公司提供 Hiden QIC MultiStream 之產品選型、多流路規劃、氣體取樣配置、製程設備連接、OPC / 外部控制整合、設備安裝、教育訓練與技術支援。

若您的應用需要同時監測多個反應器、製程管線或氣體來源，可提供流路數量、氣體種類、濃度範圍、壓力、流量、溫度及所需切換時間，由恩詠協助評估適合的 8、20、40 或 80 路 MultiStream 配置。
