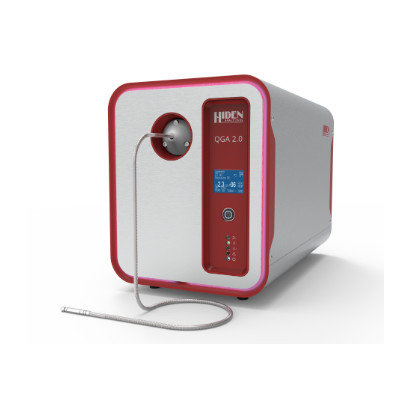

Hiden QGA 2.0 即時定量氣體分析質譜儀
QGA 2.0－新一代即時定量氣體分析質譜儀
0.1 ppm 至 100% 即時定量分析，適用多成分氣體、蒸氣與快速反應研究
Hiden QGA 2.0 是新一代桌上型 Real-Time Gas Analyser，專為多成分氣體與蒸氣的快速、連續及定量分析而設計。
系統整合 Hiden 四極桿質譜技術、QGA 2 定量分析軟體與多種 Sampling Inlet，可應用於催化反應、氫能、Carbon Capture、燃料電池、熱分析、氣體製程及研究型反應器。
QGA 2.0 系統概述
從痕量濃度到主要氣體成分，以單一平台進行即時連續定量分析。
QGA 2.0 是 Hiden Analytical QGA 系列的新世代氣體分析平台，針對分析速度、操作便利性、系統體積與整合能力進一步提升。
系統可分析多種 Gas & Vapour Species，濃度量測範圍涵蓋 0.1 ppm 至 100%，因此可在同一實驗中同時追蹤主要反應氣體、產物、副產物及較低濃度成分。
與單純偵測 Mass Spectrum 不同，QGA 2.0 可搭配專用 QGA 2 Software，將不同 Mass Channels、Sensitivity Factors 與 Calibration Data 轉換為實際氣體濃度結果。
Real-Time Quantitative Gas Analysis
直接以氣體濃度呈現結果，而非僅顯示單一 m/z 離子電流。
0.1 ppm 至 100% 濃度範圍
QGA 2.0 的核心用途是 Quantitative Gas & Vapour Analysis，可連續監測多種氣體組成及其濃度隨時間的變化。
此能力特別適合 Catalyst Conversion、Gas Switching、Breakthrough Curve、Gas Production、Carbon Capture Cycle 及 Process Monitoring 等需要直接比較 Concentration Change 的研究。
實際定量準確度仍取決於 Calibration、Sampling Condition、Spectral Interference、Gas Matrix 與分析方法設定。
主要性能與技術特色
兼具高分析速度、快速反應、寬動態範圍與研究型系統整合能力。
- Real-Time Quantitative Gas Analysis
- Concentration Range：0.1 ppm 至 100%
- 最高可達 1000 Measurements per Second
- 快速 Response Time
- Wide Dynamic Range
- Multi-Gas & Vapour Analysis
- QGA 2 Quantitative Software
- 最多可處理 32 種 Gas Species
- 多種 Hiden Sampling Inlet 選項
- 可配置 Hydrogen-Compatible Vacuum System
- 可選 Gas Dilution / Purge 功能
- 可與外部研究與製程設備整合
QGA 2.0 主要分析規格
實際配置與性能依選用質譜、取樣入口、氣體種類與應用條件而定。
| Analysis Type | Real-Time Quantitative Gas & Vapour Analysis |
|---|---|
| Concentration Range | 0.1 ppm 至 100% |
| Measurement Speed | 最高可達 1000 measurements / second |
| Species Analysis | QGA 2 Software 最多可定量處理 32 種 Species |
| Sampling | 可依壓力、溫度、流量與樣品條件配置不同 Hiden Sampling Inlet |
| Gas Types | Permanent Gases、Reactive Gases、Vapours 與多成分 Gas Mixtures |
| Hydrogen Applications | 可選 Hydrogen-Compatible Vacuum、Dilution 與 Purge 配置 |
| Software | QGA 2 Software / MASsoft Professional |
| Applications | Catalysis、Carbon Capture、Hydrogen、Fuel Cell、TA-MS、Environmental & Process Gas Analysis |
QGA 2 定量分析軟體
即時將質譜訊號轉換為多成分氣體濃度資訊。
QGA 2 Software 是 Hiden 專為 Quantitative Gas & Vapour Analysis 所設計的應用軟體，可進行最多 32 種 Species 的即時連續定量分析。
分析結果可直接以 Concentration 方式顯示，使研究人員快速觀察不同氣體在反應、吸附、脫附、氣體切換與製程條件改變時的變化。
- Real-Time Concentration Display
- 最多 32 Species Quantification
- Multi-Gas Trend Display
- Calibration-Based Quantitative Analysis
- Long-Term Data Logging
- Method / Recipe Configuration
- Data Export & Post Processing
- External Device Data Integration
氣體取樣與 Sampling Inlet 配置
質譜本體之外，取樣系統是決定 Response、Representative Sampling 與 Quantification 品質的重要環節。
QGA 2.0 可搭配 Hiden 多種 Sampling Inlets，以因應不同 Sample Pressure、Temperature、Flow Rate、Vapour Content 與 Reactor Configuration。
對於一般近大氣壓氣體，可使用標準 Capillary Sampling；若為高溫反應氣體、加壓系統、低流量系統或含冷凝蒸氣的樣品，則需依實驗條件配置適當的 Heated Line、Pressure Reduction 或其他專用 Sampling Interface。
取樣條件會直接影響分析結果
即使 Mass Spectrometer 本身反應速度很快，若 Sampling Line 過長、內體積過大、氣體流速太低或管壁產生 Adsorption / Condensation，都可能使真正的反應變化產生延遲或展寬。
因此實際系統選型應同時考量 Reactor Volume、Pressure、Temperature、Gas Composition、Water Vapour、Flow Rate 與預期 Time Resolution。
QGA 2.0 典型應用
適合需要快速、多成分、定量與連續氣體監測的研究與製程環境。
Catalysis 催化反應
即時分析 Reactants、Products 與 By-products，計算反應轉化與氣體組成變化。
Carbon Capture
分析 CO₂ Adsorption、Desorption、Breakthrough Curve、Regeneration 與循環穩定性。
Hydrogen 氫能
適用於 H₂ Production、Storage、Purification、Gas Separation 與相關能源研究。
Fuel Cells 燃料電池
監測 Fuel、Oxidant、Product Gas 與副反應氣體，協助分析電化學系統行為。
Reaction Kinetics
追蹤 Gas Switching、Transient Response 與濃度隨時間的快速變化。
TA-MS 熱分析
搭配適當 Interface，可量測材料加熱、分解、氧化或反應所產生的 Evolved Gases。
Biogas & Gas Production
定量分析 CH₄、CO₂、H₂、CO 及其他 Gas Production / Conversion Species。
Process Monitoring
適合研究型製程、氣體純化、反應器出口與多成分製程氣體連續監測。
何時適合選擇 QGA 2.0？
當研究重點是「多種氣體即時定量」而不只是質譜定性分析時。
若研究需要快速知道反應器出口有哪些 Species，任何適合的 Quadrupole Mass Spectrometer 都可提供 Mass Spectrum。
但若研究需要同時將多種氣體轉換成實際 Concentration、長時間持續記錄、比較反應轉化、Breakthrough Behaviour 或 Process Gas Composition，QGA 2.0 的 Quantitative Software 與完整 Sampling Architecture 更為合適。
恩詠有限公司－Hiden QGA 2.0 即時定量氣體分析系統規劃
QGA 2.0 的實際定量表現除了 Mass Spectrometer 本體外，Sampling Inlet、Calibration、Gas Matrix、Sample Pressure、Temperature、Flow Rate 與傳輸管路配置都會影響 Response Time 與 Quantitative Accuracy。
恩詠有限公司可依客戶的分析氣體種類、預期濃度範圍、反應器壓力、溫度、流量、是否含水氣或蒸氣、反應器體積、管路距離、時間解析度與外部設備整合需求，協助評估適合的 Hiden QGA 2.0 與 Sampling Inlet 配置。
