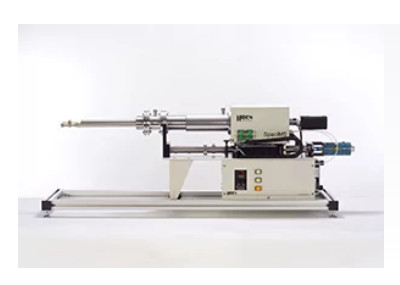

SpaciMS 催化反應器空間解析質譜分析系統
SpaciMS－催化反應器空間解析質譜分析系統
直接量測催化反應器內部氣體成分與溫度的三維空間分布
Hiden SpaciMS 是一套 Spatially Resolved Capillary Inlet Mass Spectrometry 系統，專為研究催化反應器內部 Intra-Reactor Chemistry 而設計。
系統利用多點微型 Capillary Sampling Probes 與 Thermocouples，取得催化反應器徑向與軸向的 Gas Species Distribution 及 Temperature Profile，在維持高空間與時間解析度的同時，將探頭對反應器流場與溫度場造成的干擾降至極低。
SpaciMS 系統概述
從傳統 Reactor Inlet / Outlet Analysis，進一步直接觀察催化劑內部正在發生的反應。
一般催化研究多數只分析 Reactor Inlet 與 Outlet 的氣體組成，因此可以得到整體 Conversion、Selectivity 與 Product Distribution，卻無法直接知道催化劑內部不同位置實際發生的化學反應。
SpaciMS 將微型 Capillary Sampling Probes 直接配置於 Catalyst Monolith 或反應區域內部，取得不同空間位置的局部 Gas Composition。
同時利用 Thermocouples 取得 Local Temperature，使研究人員能將Reactant Consumption、Product Formation、Reaction Intermediate 與 Temperature直接與反應器中的位置建立關聯。
因此不只能知道反應器最終產出了什麼，更能進一步判斷反應發生在哪裡、哪一區域最活躍，以及不同 Species 如何沿著 Catalyst Bed 演變。
SpaciMS 技術源自柴油催化研究
由 Oak Ridge National Laboratory 與 Cummins 研究團隊發展，延伸為催化反應器內部空間解析分析平台。
Intra-Catalyst Gas Analysis
SpaciMS Inlet 技術最初由 Oak Ridge National Laboratory 與 Cummins, Inc. 研究人員開發，用於 Diesel Catalysis 與汽車觸媒研究。
其目的在於突破傳統 Exhaust Gas Measurement 的限制，直接分析 Catalyst Monolith 內部的 Reactants、Products、Intermediates 與 Temperature Distribution。
Hiden Analytical 將此概念與快速 Transient Mass Spectrometry、Multi-Channel Sampling 及自動 Positioning 整合，形成完整 SpaciMS 分析系統。
最高 16 通道毛細管取樣系統
多點 Capillary Sampling 與 Thermocouple Measurement，快速建立反應器內部化學與溫度分布。
| Sampling Channels | 最高 16 組 Capillary Sampling Probes |
|---|---|
| Temperature Measurement | 最高 16 組 Thermocouple Measurement Points |
| Measurement Direction | Radial 與 Axial Species / Temperature Profiling |
| Probe Arrangement | Multi-Point Capillary / Thermocouple Probe Array |
| Z Positioning | Integrated Motorised Z-Motion / Z-Shift Drive |
| Mass Spectrometry | 搭配 Hiden Fast Transient Mass Spectrometer |
| Mapping | Reaction Profile、Species Distribution 與 Temperature Spatial Mapping |
| Probe Influence | Minimally Invasive，降低對 Reactor Flow 與 Temperature Field 的影響 |
| Optional Control | 可依配置整合 Furnace 與 Gas Supply Control |
X-Y-Z 三維反應器空間分析
將多點橫截面量測與軸向移動結合，建立 Reactor Internal Chemistry 的空間分布。
3D Intra-Reactor Mapping
多組 Capillary Sampling Probes 與 Thermocouples 可形成反應器橫截面的多點測量 Array，取得同一軸向位置不同區域的 Local Gas Composition 與 Temperature。
完成一組橫截面量測後，Integrated Z-Motion Drive 可改變探頭與 Catalyst Monolith 之間的軸向相對位置，再進行下一組分析。
透過不同 Axial Position 的多組 Spatial Data，即可建立 Catalyst Reactor 內Reactant、Product、Intermediate 與 Temperature 隨空間變化的 Mapping。
這項能力使研究人員可以直接觀察 Reaction Front、Active Zone、Hot Spot 以及不同 Chemical Species 在 Catalyst Monolith 內的形成與消耗位置。
為何需要空間解析催化分析？
傳統出口分析只能看到最終結果，SpaciMS 則直接揭示反應器內部的反應演變。
Reaction Zone
定位主要反應真正發生的位置，觀察不同 Species 在 Catalyst Bed 中產生、轉化或消耗的區域。
Temperature Gradient
將局部溫度與 Gas Composition 同步比較，辨識 Exothermic / Endothermic Reaction 所造成的 Hot Spot 與 Thermal Gradient。
Mass Transfer
研究 Species 沿 Reactor Length 與 Cross-Section 的濃度梯度，協助理解 Transport Limitation 與 Reaction Behaviour。
Catalyst Utilisation
判斷不同 Catalyst Region 是否真正參與反應，協助最佳化 Catalyst Loading、Monolith Design 與 Reactor Geometry。
Reaction Intermediates
在反應器內部不同位置追蹤 Intermediate Species，提供比單純出口分析更直接的 Reaction Mechanism 資訊。
Transient Behaviour
結合 Fast Transient Mass Spectrometry，觀察 Gas Switching 或操作條件改變後反應區域隨時間的移動與變化。
SpaciMS 主要特色
將多點毛細管取樣、快速質譜、溫度量測與自動 Positioning 整合於同一反應器分析平台。
- 最高 16 Channel Multi-Inlet Sampling
- Capillary + Thermocouple Measurement
- Radial Species Profiling
- Axial Species Profiling
- Integrated Z-Motion Drive
- High Spatial Resolution
- High Temporal Resolution
- Minimally Invasive Probe Design
- Reaction Zone Identification
- 3D Intra-Catalyst Mapping
SpaciMS 典型研究應用
適合需要理解「反應器內部不同位置實際發生什麼反應」的催化與反應工程研究。
Automotive Catalysts
研究汽車觸媒內部 Gas Conversion、Reaction Zone、Temperature Gradient 與 Catalyst Utilisation。
SCR Catalysts
分析 NH₃、NO、NO₂、N₂O 與其他 Species 沿 SCR Catalyst Monolith 的形成與消耗位置。
Diesel Catalysis
研究 Diesel After-Treatment System 內部的局部反應、傳質與溫度行為。
DPF Research
可依系統配置研究 Diesel Particulate Filter 入口／出口與內部氣體組成變化。
Fuel Reformers
量測 Reforming Reactor 內 H₂、CO、CO₂、CH₄ 等 Species 的空間分布與 Reaction Progress。
Fuel Cells
可延伸應用於需要 Spatial Gas Composition 與 Temperature Information 的 Fuel Cell / Reactive Device Research。
Reaction Engineering
研究 Fixed Bed、Monolith 或其他 Reactor Geometry 中的 Reaction Zone、Mass Transfer 與 Temperature Profile。
Catalyst Development
比較 Catalyst Formulation、Loading、Coating 與 Reactor Design 對局部反應行為的影響。
從 Conversion 數據進一步取得 Reaction Mechanism
把「反應結果」轉換為「反應在哪裡、何時發生以及如何沿催化劑演變」的空間資訊。
一般 Reactor Outlet Analysis 可以準確告訴研究者整體 Conversion 與 Product Selectivity，但兩套具有相同 Outlet Result 的 Catalyst，內部反應分布仍可能完全不同。
例如其中一套 Catalyst 可能在前端快速完成大部分轉化，而另一套則沿整個 Catalyst Length 緩慢反應。
SpaciMS 將 Local Gas Composition 與 Temperature 加入分析後，可直接比較這些 Reaction Distribution Difference，進一步研究 Catalyst Activity、Mass Transfer、Heat Transfer、Deactivation 與 Reactor Design。
Fast Transient Mass Spectrometer
快速質譜是 SpaciMS 空間掃描效率與時間解析能力的核心。
SpaciMS Multi-Channel Inlet 與 Hiden Fast Transient Mass Spectrometer 搭配，可快速依序分析不同 Sampling Positions。
高資料擷取速度對 Spatial Mapping 相當重要，因為每一個 Spatial Point 都可能包含多個 Gas Species；若單點分析速度過慢，完成整組 Reactor Map 所需時間會大幅增加。
對 Gas Switching、Transient Catalysis 與動態反應研究而言，高 Temporal Resolution 亦可避免真正的快速反應被時間平均化。
MASsoft Professional 與資料整合
整合 Mass Spectrometer Control、Multi-Channel Sampling、Temperature Data 與外部實驗參數。
SpaciMS 搭配 Hiden MASsoft Professional，可進行 Mass Spectrometer Control、Data Acquisition、Trend Display 與實驗方法設定。
系統亦可將 Thermocouple 與其他 External Measurement Signals 與 Mass Spectrometer Data 整合，使 Chemical Species、Temperature 與 Sampling Position 能建立時間與空間對應。
- Mass Spectrum Acquisition
- Multiple Ion Detection
- Multi-Channel Sampling Data
- Temperature Data Integration
- Real-Time Trend Display
- External I/O Integration
- Experimental Method Control
- Data Export & Post Processing
何時適合選擇 SpaciMS？
當 Reactor Inlet / Outlet Data 已不足以回答研究問題時，才真正需要 Spatially Resolved Analysis。
如果研究目的主要是量測整體 Reactant Conversion 與 Product Composition，一般 Hiden Gas Analysis 或 CATLAB 系統即可完成許多研究。
但若研究需要了解Reaction Zone 在哪裡、Species 如何沿 Catalyst Length 形成或消耗、Hot Spot 與 Gas Composition 如何對應、Catalyst 是否被完整利用，以及 Reactor Geometry 如何影響反應，SpaciMS 才能提供傳統出口分析無法取得的資訊。
因此 SpaciMS 特別適合 Catalyst Mechanism、Monolith Development、Automotive After-Treatment 與 Advanced Reaction Engineering。
恩詠有限公司－Hiden SpaciMS 催化反應器空間解析系統規劃
SpaciMS 的核心不是單純提高 Mass Spectrometer Sensitivity，而是把質譜分析延伸至反應器內部的不同空間位置。因此 Probe Geometry、Catalyst Dimensions、Reactor Geometry、Sampling Position、Temperature Measurement、Target Species 與 Scan Strategy 都會直接影響最終資料品質。
恩詠有限公司可依客戶的催化反應器尺寸、Catalyst Monolith Geometry、取樣位置與通道數量、Axial / Radial Measurement、分析氣體種類、Temperature Profile、所需 Spatial / Temporal Resolution、Gas Switching 與 Reaction Mapping需求，協助評估適合的 Hiden SpaciMS 系統配置。
