實驗室塑膠管材真空定徑與牽引系統
VACUUM SIZING TANK & TUBE TRACTOR
實驗室塑膠管材真空定徑與牽引系統
整合真空定徑、水冷與管材牽引功能， 可搭配實驗室擠出設備使用， 建立完整的塑膠管材擠出後段成型流程。
HAPRO 真空定徑箱與管材牽引機 適用於實驗室塑膠管材製備， 透過真空定徑穩定管材外徑， 並配合水冷與皮帶牽引完成連續成型。
- Ø12 / Ø20 mm 定徑套
- 真空度 -80 kPa
- 牽引速度最高 2.5 m/min
系統概述
Laboratory downstream system for plastic tube sizing, cooling and traction.
實驗室塑膠管材真空定徑與牽引系統 主要配置於管材擠出設備下游， 用於控制剛離開擠出模具之管材尺寸、 冷卻定型並進行連續牽引。
塑膠熔體經管材模具擠出後， 先進入真空定徑箱， 透過定徑套與負壓環境 穩定管材外徑及幾何尺寸。
管材於真空定徑箱內同步進行水冷， 完成初步尺寸固定後， 再由管材牽引機以穩定速度持續輸送， 形成完整的實驗室管材擠出成型流程。
核心規格
Ø12 / Ø20
標準定徑套尺寸
-80 kPa
真空度
2.5 m/min
最高牽引速度
Water Cooling
水冷式定型
主要特色
真空定徑、水冷與牽引功能整合
適用於實驗室塑膠管材擠出製程
Ø12 / Ø20 mm 標準定徑套
其他定徑尺寸可依需求客製
最高真空度 -80 kPa

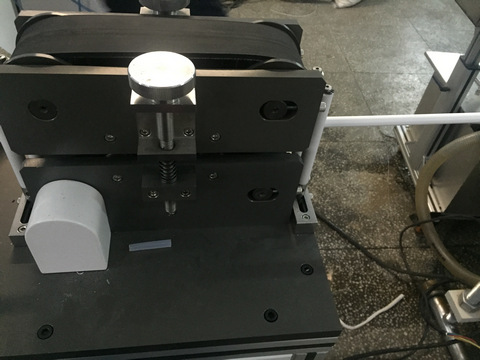

皮帶式管材牽引
最高牽引速度 2.5 m/min
可搭配多種實驗室擠出設備
設備操作影片
HAPRO Vacuum Sizing Tank & Tube Tractor demonstration.
塑膠管材成型流程
Extrusion, vacuum sizing, water cooling and controlled traction.
高分子材料經單螺桿或雙螺桿擠出設備塑化後， 由管材模具連續擠出形成高溫管胚。

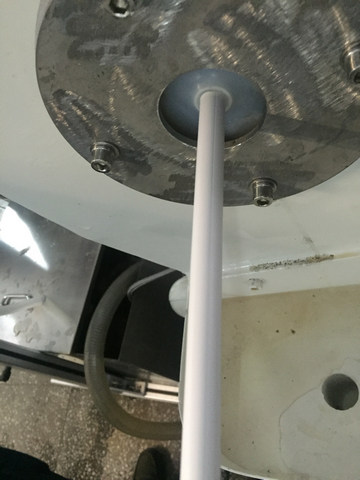

管胚進入真空定徑箱後， 透過定徑套限制外部尺寸， 並利用負壓使管材貼合定徑套， 進一步穩定外徑與圓度。
管材在定徑過程同步接受水冷， 使材料逐漸降溫並完成尺寸定型， 再由後端皮帶牽引機 以穩定速度將管材連續輸送。
主要應用
塑膠管材擠出
管材真空定徑
管材水冷定型
管材連續牽引
材料配方研究
管徑尺寸研究
擠出製程最佳化
實驗室小量試製
高分子加工教學
真空定徑箱規格
| 規格項目 | 規格 | 規格項目 | 規格 |
|---|---|---|---|
| 定徑套尺寸 |
Ø12 / Ø20 mm 其他規格可依需求客製 |
冷卻方式 | 水冷 |
| 定型方式 | 真空定徑 | 電源 | 三相 380 V |
| 真空度 | -80 kPa | 設備重量 | 130 kg |
| 總功率 | 1.0 kW | 設備尺寸 | 2000 × 600 × 1300 mm |

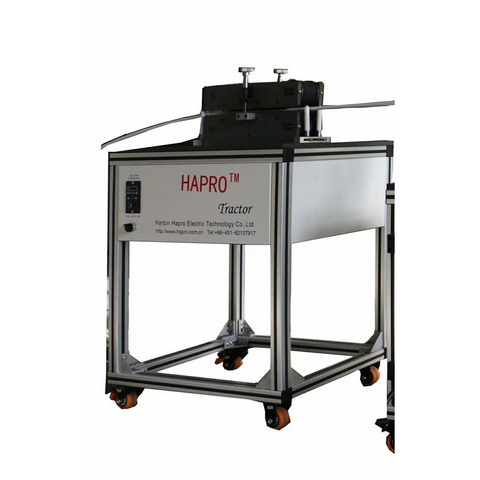

管材牽引機規格
| 規格項目 | 規格 |
|---|---|
| 最高牽引速度 | 2.5 m/min |
| 牽引方式 | 皮帶式牽引 |
| 總功率 | 1.0 kW |
| 電源 | 單相 220 V |
| 設備重量 | 60 kg |
| 設備尺寸（L × W × H） | 2000 × 600 × 1300 mm |

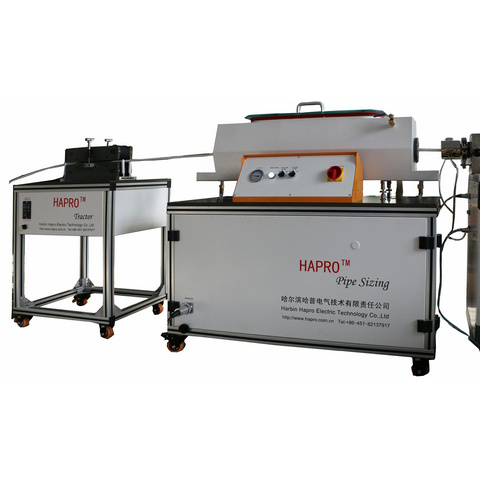

設備與系統配置
Vacuum sizing, traction and tube extrusion configuration.
塑膠管材真空定徑與牽引系統技術重點
- 實驗室塑膠管材擠出
- 真空定徑系統
- Ø12 / Ø20 mm 定徑套
- 定徑尺寸可客製
- 最高真空度 -80 kPa
- 水冷式管材定型
- 皮帶式管材牽引
- 最高牽引速度 2.5 m/min
- 可搭配單螺桿擠出設備
- 可搭配雙螺桿擠出設備
- 管材尺寸與製程研究
- 研發、教學與小量試製
