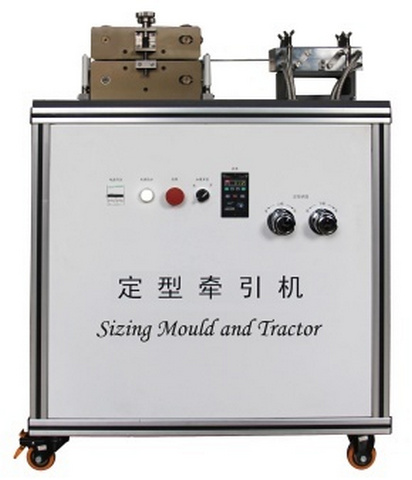

實驗室片材定型牽引機
SIZING MOULD AND TRACTOR
實驗室片材定型牽引機
整合定型與牽引功能， 可搭配實驗室擠出設備及平模使用， 用於擠出片材的冷卻定型與穩定連續牽引。
HAPRO 定型模具與牽引設備 適合高分子片材擠出製程， 透過水冷定型及可調式皮帶牽引， 建立穩定且連續的實驗室片材成型流程。
- 成型寬度 75 mm
- 成型厚度 0.8–2.0 mm
- 牽引速度 0.24–2.5 m/min
系統概述
Laboratory sizing and traction system for extruded polymer sheet.
實驗室片材定型牽引機 主要配置於平模擠出設備下游， 用於將剛擠出的高溫高分子片材 進行冷卻、定型與連續牽引。
材料由平模擠出後， 進入定型區域進行尺寸控制與水冷， 再由皮帶牽引機構 以穩定速度將片材送往後段設備。
透過牽引速度與擠出速度的搭配， 可研究材料加工條件 對片材厚度、表面品質及尺寸穩定性的影響。
核心規格
75 mm
成型寬度
0.8–2.0 mm
成型厚度
0.24–2.5 m/min
牽引速度
1.0 kW
總功率
主要特色
定型與牽引功能整合
適用於高分子片材擠出製程
75 mm 成型寬度
0.8–2.0 mm 成型厚度
0.24–2.5 m/min 可調牽引速度
皮帶式穩定牽引
水冷式片材定型
可搭配多種實驗室擠出設備
設備操作影片
HAPRO Sizing Mould and Tractor demonstration.
片材定型與牽引流程
Extrusion, sizing, cooling and controlled traction.
高分子材料由擠出設備塑化後， 經平模擠出形成連續片材。
高溫片材進入定型模具， 透過尺寸限制與水冷 快速降低材料溫度， 使片材維持所需的厚度與外形。
完成初步定型後， 片材由皮帶牽引系統穩定輸送， 並可依擠出量與材料加工條件 調整牽引速度。
主要應用
高分子片材擠出
片材冷卻定型
連續片材牽引
材料配方研究
片材厚度研究
尺寸穩定性研究
單螺桿擠出研究
雙螺桿擠出研究
高分子加工教學
技術規格
| 規格項目 | 規格 |
|---|---|
| 成型寬度 | 75 mm |
| 成型厚度 | 0.8–2.0 mm |
| 牽引速度 | 0.24–2.5 m/min，可手動調整 |
| 牽引方式 | 皮帶牽引 |
| 總功率 | 1.0 kW |
| 冷卻方式 | 水冷 |
| 電源 | 單相 220 V |
| 重量 | 100 kg |
| 設備尺寸（L × W × H） | 1200 × 600 × 1000 mm |

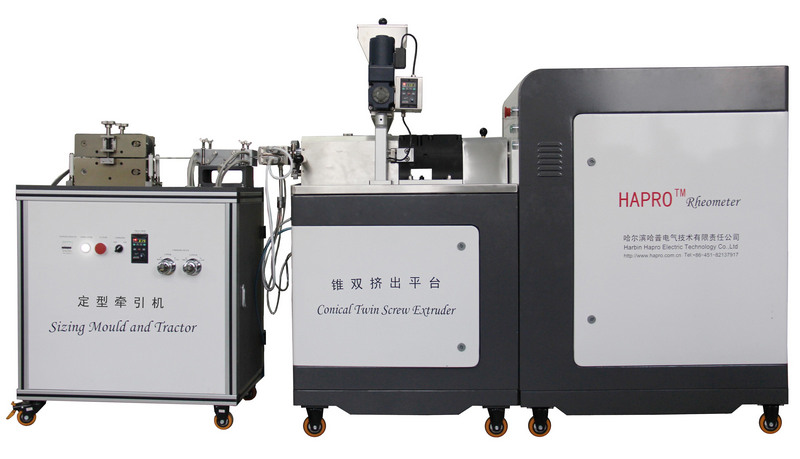

系統配置
Sizing mould, traction unit and extrusion line configuration.
片材定型牽引機技術重點
- 實驗室高分子片材定型
- 擠出後段牽引設備
- 75 mm 成型寬度
- 0.8–2.0 mm 成型厚度
- 0.24–2.5 m/min 牽引速度
- 皮帶式牽引
- 水冷式定型
- 總功率 1.0 kW
- 單相 220 V
- 100 kg 設備重量
- 可整合平模擠出設備
- 研發與教學應用
