實驗室多輥壓延機
LABORATORY CALENDER MACHINE

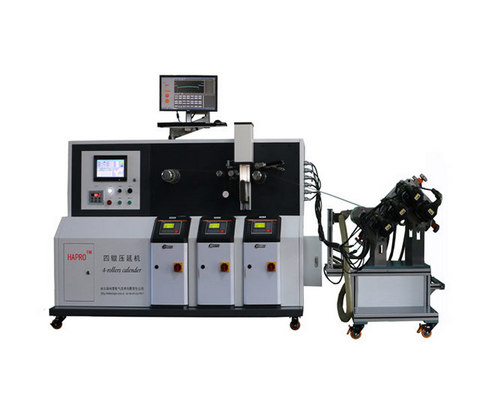

實驗室多輥壓延機
高精度實驗室薄膜與片材壓延成型平台， 可依研究需求配置多輥結構、獨立伺服驅動、 精密輥間距與導熱油溫控系統。
HAPRO 實驗室壓延機適用於 高分子材料配方開發、薄膜與片材成型、 製程參數研究及材料加工性能評估， 並可選配視覺式薄膜品質檢測系統。
- 多輥配置與多種輥輪排列方式
- 壓延輥最高溫度 230 °C
- 可選配線上視覺品質檢測
系統概述
Flexible laboratory calendering system for polymer film and sheet development.
實驗室多輥壓延機由壓延成型單元 與牽引卷取系統組成， 適合高分子材料薄膜、 片材及相關壓延製程研究。
依不同研究需求， 系統可配置不同數量的壓延輥， 並可採 I 型、L 型、S 型等排列方式， 建立不同的材料壓延路徑與加工條件。
各壓延輥採獨立伺服驅動， 可分別控制轉速， 並調整相鄰輥輪之速度差， 搭配精密輥間距與溫度控制， 研究剪切、壓延與熱條件 對薄膜品質及材料加工性能的影響。
核心規格
主要特色
獨立輥輪驅動與溫度控制
Independent servo control and precision thermal management.
每支壓延輥均可採獨立伺服驅動， 使不同輥輪之轉速可分別設定， 並可建立相鄰兩輥之速度差， 以研究材料在不同剪切與延伸條件下的成型行為。
壓延輥採導熱油循環加熱， 具有快速升溫與穩定溫度控制能力。 控溫油路可依實驗條件 配置串聯、並聯或混合式管路， 提供不同壓延輥的溫度設定彈性。
依系統配置， 亦可進行指定壓延輥之壓延轉矩量測， 提供材料加工負載相關研究數據。
薄膜視覺品質檢測
Optional vision inspection for dispersion and film defect analysis.
系統可依研究需求 搭配視覺式薄膜品質檢測設備， 將壓延成型與品質分析整合於同一實驗流程。
可進行原料分散性分析， 並檢測薄膜中的凝膠點、 魚眼、黑點等外觀與材料缺陷， 適合配方比較與品質控制研究。
主要應用
技術規格
| 規格項目 | 規格 | 規格項目 | 規格 |
|---|---|---|---|
| 壓延輥直徑 | 140 mm | 壓延輥長度 | 300 mm |
| 壓延輥數量 | 3 或 4 輥 | 輥間距調整範圍 | 0.2–2 mm |
| 壓延薄膜厚度 | 0.05–0.3 mm | 模溫機功率 | 9 kW / 台 |
| 模溫機數量 | 1–5 台 | 模溫機控溫精度 | 0.1 °C |
| 壓延輥最高溫度 | 230 °C | 壓延薄膜冷卻方式 | 氣冷 |
設備配置
Laboratory calendering, temperature control and winding configuration.
實驗室多輥壓延機技術重點
- 高分子薄膜與片材壓延
- 多輥壓延系統
- 140 mm 壓延輥直徑
- 300 mm 壓延輥長度
- 0.2–2 mm 輥間距
- 成膜厚度 0.05–0.3 mm
- 獨立伺服驅動
- 導熱油循環加熱
- 最高輥溫 230 °C
- 0.1 °C 模溫控制精度
- 可選配薄膜視覺檢測
- 配方與製程開發
