桌上型高分子流延膜成型系統
TABLE FILM CASTING SYSTEM

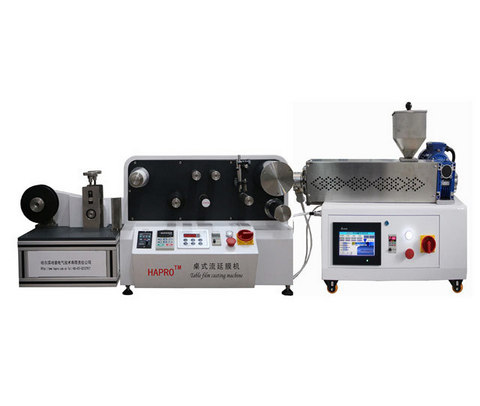

桌上型高分子流延膜成型系統
整合桌上型單螺桿擠出與流延薄膜成型， 以少量材料即可完成塑化、擠出、流延、冷卻及卷取， 適合高分子材料研發與教學使用。
HAPRO 桌上型流延膜系統適用於 PE、PP、PS、ABS、PVC、PET、PC 等常見熱塑性高分子材料， 可進行小量薄膜製備與成膜條件研究。
- 16 mm 桌上型單螺桿
- 成膜厚度 0.02–0.5 mm
- 最大成膜寬度 70 mm
系統概述
Compact laboratory extrusion and film casting platform.
本系統由桌上型單螺桿擠出機 與桌上型流延膜機組成， 將高分子材料的塑化擠出 與薄膜成型整合於一套緊湊型實驗平台。
擠出機將材料均勻塑化後， 經流延模具形成熔體薄片， 再由流延輥進行冷卻定型， 最後透過張力控制完成穩定卷取。
此類桌上型設備所需材料量較少， 適合前期配方篩選、 新材料開發、 教學展示以及小量薄膜樣品製備。
核心規格
16 mm
單螺桿直徑
0.02–0.5 mm
成膜厚度
70 mm
最大成膜寬度
0–110 mm/s
流延速度
主要特色
桌上型單螺桿擠出與流延成型整合
觸控式 HMI 操作介面
16 mm 單螺桿，L/D 25:1
最高操作溫度 350 °C
150 × 1 mm 流延模具
模口間隙 0–2 mm 可調
140 mm 流延輥
張力控制、水冷及自動切邊
適用材料與研究方向
PE 聚乙烯
PP 聚丙烯
PS 聚苯乙烯
ABS
PVC 聚氯乙烯
PET 聚酯
PC 聚碳酸酯
薄膜配方研究
實驗室小量成膜
桌上型單螺桿擠出機規格
| 規格項目 | 規格 |
|---|---|
| 控制介面 | 觸控式 HMI |
| 馬達功率 | 1.5 kW |
| 螺桿直徑 | 16 mm |
| 螺桿長徑比 L/D | 25 : 1 |
| 螺桿壓縮比 | 2.4 : 1 或 3.6 : 1 |
| 螺桿轉速 | 100 r/min |
| 加熱方式 | 電加熱，4 區 PID 控制 |
| 最高溫度 | 350 °C |
| 熔體壓力量測範圍 | 0.1–100 MPa |
桌上型流延膜機規格
| 規格項目 | 規格 |
|---|---|
| 流延膜模具 |
150 × 1 mm，1.6 kW 模口間隙 0–2 mm 可調 |
| 成膜厚度 | 0.02–0.5 mm |
| 最大成膜寬度 | 70 mm |
| 流延速度 | 0–110 mm/s |
| 流延輥直徑 | 140 mm |
| 卷取方式 | 張力控制 |
| 冷卻方式 | 水冷 |
| 切邊功能 | 自動切邊裝置 |
桌上型流延膜系統技術重點
- 桌上型擠出＋流延成型整合
- 16 mm 單螺桿
- L/D 25:1
- 最高溫度 350 °C
- 150 × 1 mm 流延模具
- 模口間隙 0–2 mm
- 成膜厚度 0.02–0.5 mm
- 最大成膜寬度 70 mm
- 140 mm 流延輥
- 流延速度 0–110 mm/s
- 張力控制與水冷
- 自動切邊裝置
