高壓電纜柔性接頭絕緣帶與遮蔽帶製備系統
HIGH VOLTAGE CABLE INSULATION & SHIELDING TAPE PRODUCTION SYSTEM
高壓電纜柔性接頭絕緣帶與遮蔽帶製備系統
整合單螺桿擠出、流延、分切與線上雜質檢測， 用於高壓電纜柔性接頭之絕緣帶與遮蔽帶材料製備及製程研究。
HAPRO 本系統以高分子材料擠出、 流延與分切整合技術為核心， 並可透過電子攝像式雜質檢測系統 即時監測絕緣薄帶中的缺陷與異物。
- 30 mm 單螺桿擠出系統
- 流延模具 + 分切系統
- 20 μm 光學檢測解析度
系統概述
Integrated extrusion, film casting, slitting and online impurity inspection system.
繞包模塑技術可作為高壓電纜接頭 傳統擠出模塑製程的另一種製作方式， 特別適合柔性接頭製備及維修相關研究。
絕緣帶與遮蔽帶製備系統 以高分子材料擠出、 流延及分切技術為基礎， 可將材料從塑化擠出一路加工成指定厚度與寬度的薄帶。
若搭配電子攝像式雜質檢測設備， 可在薄帶製備過程同步進行 異物與缺陷之線上光學檢測， 形成材料製備與品質分析的一體化實驗平台。
核心規格
30 mm
單螺桿直徑
25 : 1
螺桿長徑比 L/D
350 °C
最高可控溫度
20 μm
光學檢測解析度
主要特色
高分子材料擠出、流延與分切整合
30 mm 單螺桿擠出系統
8 區電加熱與雙 PID 溫度控制
流延模具模口間隙可調
流延輥採可控水溫冷卻
線上光學雜質與缺陷檢測
可製備絕緣與遮蔽層用薄帶
適合高壓電纜材料與接頭製程研究
設備操作影片
Insulation and shielding tape production system demonstration.
系統組成
Integrated processing and inspection modules for cable insulation tape development.
單螺桿擠出機

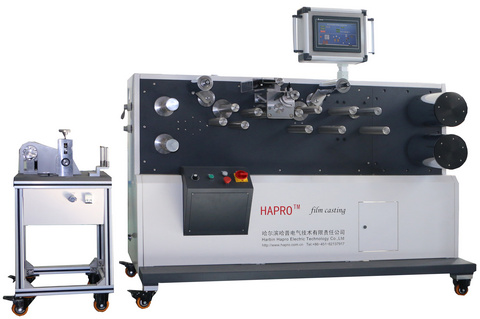

流延分切一體機
流延模具
電子攝像式雜質檢測系統
雙通道獨立模溫系統
薄帶收取系統
主要應用
高壓電纜柔性接頭研究
海底電纜接頭材料研究
電纜絕緣帶製備
電纜遮蔽帶製備
高分子薄帶流延
絕緣材料配方開發
薄帶厚度控制
線上雜質檢測
電纜接頭製程研究
擠出系統規格
| 規格項目 | 規格 |
|---|---|
| 電源 | 3 × 380 V，50 / 60 Hz，+N +PE |
| 馬達 | 3 kW 伺服馬達 |
| 減速比 | 1 : 15 |
| 螺桿直徑 | 30 mm |
| 螺桿長徑比 L/D | 25 : 1 |
| 螺桿材質 | 38CrMoAlA |
| 溫控系統 | RKC 加熱／冷卻雙 PID 控制 |
| 最高可控溫度 | 350 °C |
| 溫度感測器 | J 型熱電偶 |
| 送料方式 | 容積式送料 |
| 加熱區 |
8 區電加熱 螺筒 3 區加熱／冷卻、機頸 1 區、模具 4 區 |
| 加熱總功率 | 6.0 kW |
| 冷卻方式 | 氣冷式 |
流延模具規格
| 規格項目 | 規格 | 規格項目 | 規格 |
|---|---|---|---|
| 模具尺寸 | 320 × 250 × 170 mm | 模口寬度 | 250 mm |
| 模口可調間隙 | 0.02–2.5 mm | 成膜厚度 | 0.02–0.5 mm |
流延與分切系統規格
| 規格項目 | 規格 | 規格項目 | 規格 |
|---|---|---|---|
| 電源 | 3 × 380 V，50 / 60 Hz，+N +PE | 流延輥直徑 | 150 mm |
| 流延輥中心高度 | 1022 mm | 模口尺寸 | 150 mm × 0.02–2.5 mm，可調 |
| 成膜寬度 | < 120 mm | 成膜厚度 | 0.08–0.5 mm |
| 流延輥冷卻方式 | 水冷，水溫可控制 | ||
線上雜質檢測規格
| 規格項目 | 規格 | 規格項目 | 規格 |
|---|---|---|---|
| 可量測厚度 | 0.04–1 mm | 解析度 | 20 μm |
| 視野寬度 | 0–100 mm | 檢出率 | 100% |
| 測試速度 | > 1 kg/h | 環境潔淨度 | Class 10,000 |
| 操作環境溫度 | 0–40 °C | 收膜速度 | 0–110 mm/s |
| 環境相對濕度 | < 65% | ||

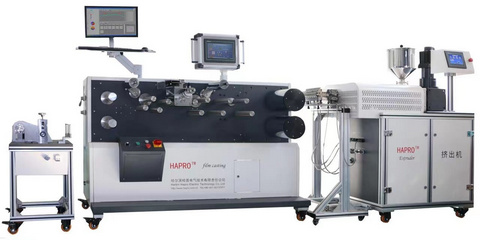

完整系統配置
Extrusion, film casting, slitting and inline impurity inspection configuration.
系統技術重點
- 高壓電纜絕緣帶與遮蔽帶製備
- 30 mm 單螺桿擠出
- L/D 25:1
- 最高可控溫度 350 °C
- 8 區電加熱
- RKC 雙 PID 溫控
- 流延模具寬度 250 mm
- 成膜厚度最低 0.02 mm
- 流延／分切一體化
- 20 μm 光學解析度
- 線上雜質與缺陷檢測
- 電纜柔性接頭材料研究
