- RM 系列轉矩流變分析系統
- 實驗室薄膜壓延成型系統
實驗室薄膜壓延成型系統
LABORATORY FILM CALENDERING SYSTEM
實驗室薄膜壓延成型系統
整合擠出、五輥壓延、牽引卷取與線上檢測， 可在實驗室中模擬高分子薄膜之連續成型與品質檢測製程。
HAPRO 實驗室薄膜壓延成型系統 可搭配錐形雙螺桿或單螺桿擠出設備， 適用於 PE、PP、PS、ABS、PVC、PET、PC 等高分子材料之薄膜成型、配方開發與製程研究。
- 五輥 45° 倒 L 型壓延結構
- 壓延輥最高溫度 230 °C
- 可整合線上視覺檢測系統
系統概述
Laboratory-scale integrated extrusion, calendering and online inspection platform.
本系統由擠出主機、 壓延成型單元、 牽引卷取裝置 以及可選的線上視覺檢測設備組成， 可建立完整的實驗室薄膜成型流程。
前端可搭配錐形雙螺桿擠出機 或單螺桿擠出機， 將高分子材料塑化並穩定送入壓延系統， 再經由多輥壓延形成指定厚度之薄膜。
整套設備適合高分子材料配方比較、 薄膜加工條件最佳化、 成型品質研究 以及小量實驗樣品製備。
核心規格
主要特色
設備操作影片
Laboratory Film Calendering System demonstration.
五輥壓延成型
Independent servo control for precise film thickness and processing conditions.

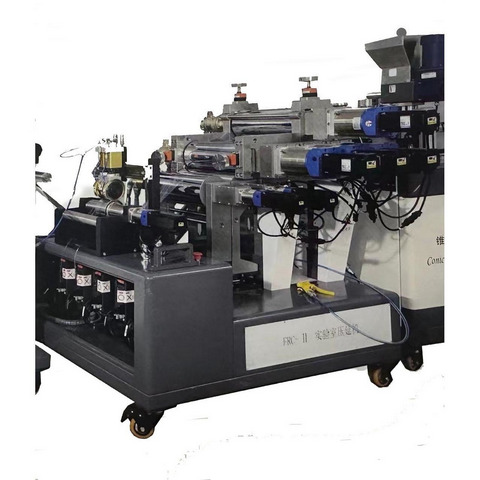

壓延系統採用五輥設計， 輥輪排列為 45° 倒 L 型， 各壓延輥皆採獨立伺服馬達驅動。
透過獨立轉速控制， 可調整相鄰兩輥之速度差， 並配合輥間距設定， 研究不同剪切與壓延條件 對薄膜厚度、表面狀態及材料成型性的影響。
指定壓延輥亦可依配置量測壓延轉矩， 提供材料加工負載與壓延行為相關研究資料。
油循環加熱與溫度控制
Flexible thermal control for laboratory film calendering studies.
壓延輥採導熱油循環加熱， 最高操作溫度可達 230 °C， 適合不同熱塑性高分子材料之薄膜成型。
溫控系統可配置 1–5 台模溫機， 並依實驗需求切換串聯、 並聯或混合式油路配置， 提供不同壓延輥之溫度條件控制。
模溫機控制精度為 0.1 °C， 搭配快速插拔式導熱油管， 方便實驗配置調整與設備維護。
線上薄膜品質檢測
Optional vision inspection for integrated film forming and quality analysis.
系統可搭配視覺檢測設備， 對薄膜表面進行線上品質與缺陷檢測。
尤其可用於 PVC 透明薄膜等材料， 將材料擠出、 壓延成型、 牽引卷取與品質分析 整合為一套實驗室模擬流程。
此配置適合研究薄膜製程條件 與產品外觀品質之間的關係， 並可用於材料配方與加工條件的比較。
主要應用
壓延系統規格
| 規格項目 | 規格 | 規格項目 | 規格 |
|---|---|---|---|
| 壓延輥結構 | 45° 倒 L 型 | 壓延輥驅動 | 台達伺服馬達 |
| 壓延輥直徑 | 140 mm | 壓延輥轉速 | 0.001–10 r/min |
| 壓延輥長度 | 300 mm | 引離輥驅動 | 台達伺服馬達 |
| 壓延輥間距 | 0.2–2 mm | 引離輥轉速 | 0.001–46 r/min |
加熱系統規格
| 規格項目 | 規格 | 規格項目 | 規格 |
|---|---|---|---|
| 加熱方式 | 導熱油循環加熱 | 控制方式 | 模溫機控制 |
| 壓延輥最高溫度 | 230 °C | 模溫機數量 | 1–5 台，可依需求配置串聯／並聯油路 |
| 模溫機功率 | 9 kW / 台 | 模溫機控溫精度 | 0.1 °C |
| 導熱油管連接方式 | 快速插拔式 | ||
牽引與卷取系統
| 規格項目 | 規格 |
|---|---|
| 牽引／卷取馬達 | 三相變頻馬達 |
| 卷取控制 | 張力控制 |

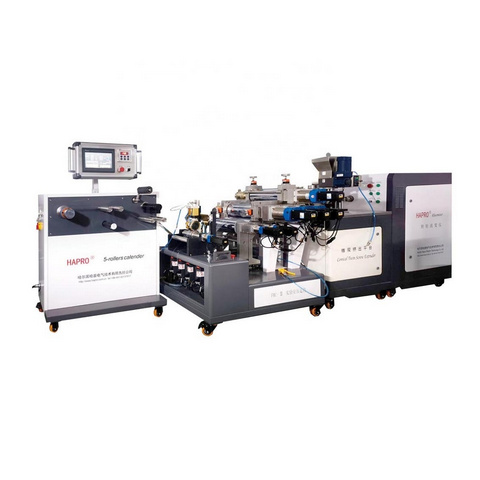

完整系統配置
Extrusion, calendering, winding and online inspection configuration.
實驗室薄膜壓延系統技術重點
- 實驗室薄膜壓延成型系統
- 五輥 45° 倒 L 型結構
- 140 mm 壓延輥直徑
- 300 mm 有效輥長
- 0.2–2 mm 輥間距
- 獨立伺服馬達驅動
- 導熱油循環加熱
- 最高輥溫 230 °C
- 0.1 °C 模溫控制精度
- 牽引／卷取張力控制
- 可搭配線上視覺檢測
- PE / PP / PS / ABS / PVC / PET / PC 適用
