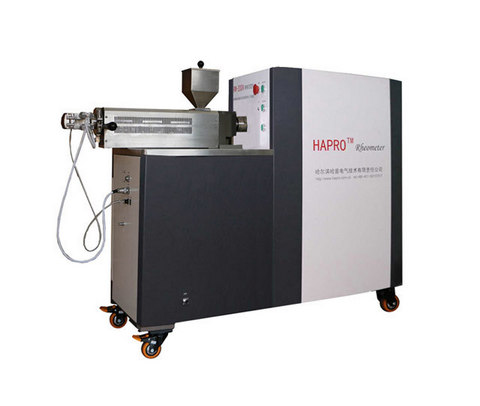

RM-200A 單螺桿擠出式轉矩流變儀
SINGLE SCREW EXTRUSION TORQUE RHEOMETER
RM-200A 單螺桿擠出式轉矩流變儀
實驗室型單螺桿擠出與流變分析平台， 可模擬高分子材料實際擠出製程， 並搭配毛細管模具進行熔體黏度與剪切特性研究。
HAPRO RM-200A 可依不同材料需求搭配 不同壓縮比之粒料或粉料螺桿， 並搭配平模、毛細管、擠管與電線包覆模具， 進行多種擠出加工實驗。
- 20 mm 單螺桿
- L/D 25:1
- 最高操作溫度 350 °C
RM-200A 系統概述
Laboratory single screw extrusion and melt rheology platform.
RM-200A 單螺桿擠出式轉矩流變儀 可依不同高分子材料的加工需求， 選擇不同壓縮比的粒料或粉料螺桿， 模擬實際單螺桿擠出製程。
搭配不同模具後， 可進行平模擠出、 毛細管擠出、 管材擠出及電線包覆等實驗， 適合材料配方、 加工性能與擠出製程條件研究。
利用毛細管模具， 亦可進一步量測材料熔體黏度、 剪切速率與剪切應力的關係， 將擠出加工與流變分析整合於同一平台。
RM-200A 核心規格
20 mm
螺桿直徑
25 : 1
螺桿長徑比 L/D
150 rpm
最高動力輸出轉速
350 °C
最高操作溫度
主要特色
模擬實際單螺桿擠出加工製程
粒料螺桿與粉料螺桿配置
20 mm 螺桿直徑
L/D 25:1
四區電加熱
壓縮空氣冷卻
熔體壓力量測範圍最高 100 MPa
毛細管流變分析功能
擠出加工製程模擬
Flexible dies for laboratory polymer extrusion studies.
平模擠出
毛細管擠出
管材擠出
電線包覆
粒料加工
粉料加工
毛細管流變分析
Melt viscosity, shear rate and shear stress measurements.
搭配毛細管模具後， RM-200A 可利用實際擠出機產生的熔體流動條件， 量測材料的熔體壓力與流量變化。
藉由不同毛細管內徑與 L/D， 可建立材料熔體黏度、 剪切速率與剪切應力之間的關係， 適合高分子材料加工性與流變特性研究。
可搭配內徑 Φ1.0、Φ1.27、Φ2.0 mm 以及 L/D 20:1、30:1、40:1 之毛細管模具進行不同剪切條件測試。
主要應用
熱塑性高分子材料
單螺桿擠出研究
熔體黏度分析
剪切速率分析
剪切應力分析
管材擠出
薄片／平模成型
電線包覆材料
配方與製程開發
技術規格
| 規格項目 | 規格 | 規格項目 | 規格 |
|---|---|---|---|
| 馬達 | 台達 | 馬達功率 | 3.0 kW |
| 馬達轉速 | 3000 rpm | 馬達控制器 | 4.0 kW |
| 減速機 | 台達 | 減速比 | 1 : 20 |
| 動力輸出轉速 | 0.1–150 rpm | 轉速控制精度 | 0.05 % F.S. |
| 溫度量測／控制 | 5 點量測，4 區控制 | 靜態溫度量測精度 | 0.1 °C |
| 溫度控制精度 | ±0.5 °C | 轉矩量測範圍 | 0–200 Nm |
| 轉矩量測精度 | 0.1 % F.S. | 熔體壓力量測範圍 | 0.1–100 MPa |
| 螺桿直徑 | 20 mm | 熔體壓力量測精度 | 0.5 % F.S. |
| 螺桿長徑比 L/D | 25 : 1 | 螺桿材質 | 38CrMoAlA 鍛造 |
| 壓縮比 | 粒料螺桿 3 : 1 | 最高溫度 | 350 °C |
| 加熱總功率 | 3000 W | 加熱區 | 4 區 |
| 冷卻方式 | 壓縮空氣冷卻 | 材料溫度量測 | 1 點 |
| 毛細管模具 |
內徑 Φ1.0 / Φ1.27 / Φ2.0 mm L/D 20:1 / 30:1 / 40:1 |
擠管模具 |
外徑 Φ12.5 mm 內徑 Φ10 mm |
| 平模模具 | 60 × 1.5 mm | 電線包覆模具 |
線芯 Φ1.5 mm 口模 Φ4.0 mm |
RM-200A 技術重點
- 單螺桿擠出式轉矩流變分析
- 20 mm 螺桿直徑
- L/D 25:1
- 粒料螺桿壓縮比 3:1
- 最高輸出轉速 150 rpm
- 最高操作溫度 350 °C
- 四區電加熱
- 壓縮空氣冷卻
- 熔體壓力量測至 100 MPa
- 毛細管流變分析
- 管材與平模擠出
- 電線包覆製程模擬
