雙路氣體取樣／儲氣裝置｜1/8 吋卡套・Luer Lock

客製化氣體取樣／儲氣裝置

本裝置為因應實驗室特殊氣體採樣與後續分析需求所開發之客製化氣體取樣／儲存系統，整合 Luer Lock（魯爾鎖定接頭）、雙路 1/8" 卡套接口、隔離閥及不鏽鋼儲氣桶。

設計目的為將採集到的氣體先轉移至密閉儲氣桶中保存，再於需要分析時利用載氣將樣品氣體導入後端氣體分析設備，讓取樣、暫存、轉移與分析之間具有較完整的流路控制。

裝置設計

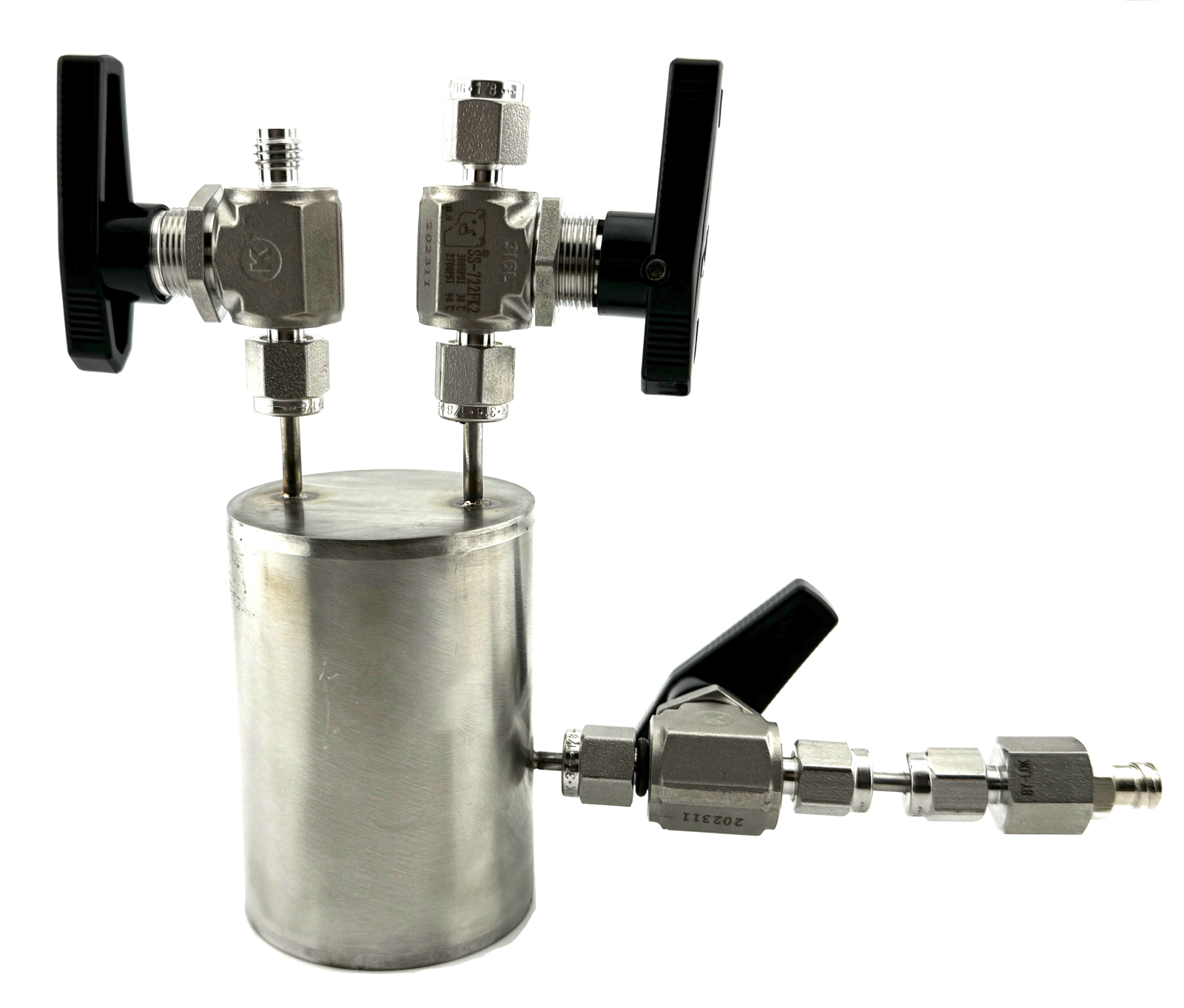

雙路 1/8" 卡套接口與 Luer Lock 注氣接口之客製化儲氣裝置

依實際取樣及分析需求配置接口、閥件與氣體流路

設計概念與操作方式

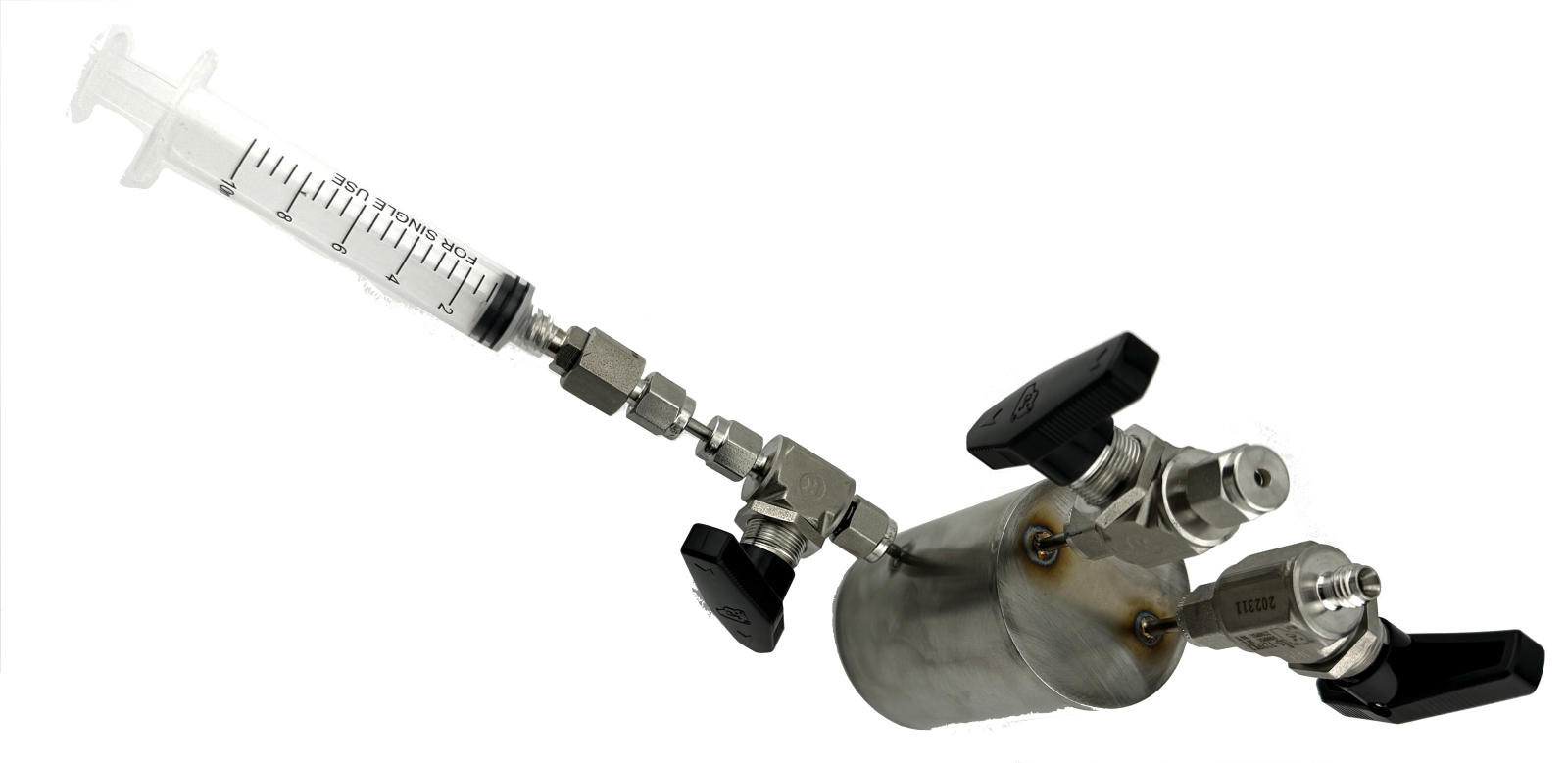

此案例的取樣方式使用 GC 採樣針／Luer Lock 針筒，因此在儲氣桶上配置相對應的 Luer Lock 注氣接口，使採集後的氣體可以直接轉移至儲氣裝置。

儲氣桶另配置兩組 1/8" 卡套接口及獨立閥門，可分別連接載氣與後端氣體分析設備。透過閥門控制，可在取樣、儲存及分析等不同階段隔離或開啟所需流路。

氣體分析應用範例

1. 使用 GC 採樣針或 Luer Lock 針筒採集待分析氣體。
2. 透過 Luer Lock 接口將採集氣體注入儲氣桶。
3. 完成取樣後關閉相關閥門，使樣品氣體暫存於儲氣桶內。
4. 其中一路 1/8" 卡套接口可連接氬氣等適用載氣。
5. 另一路 1/8" 卡套接口連接後端氣體分析設備。
6. 完成流路準備後開啟對應閥門，利用載氣將儲存之樣品氣體導入分析設備。

本案例曾搭配 Hiden Analytical QGA／HPR-20 系列氣體分析系統使用。實際載氣種類、流路配置及操作方式應依分析設備與實驗條件進行設計。

流路與零組件配置

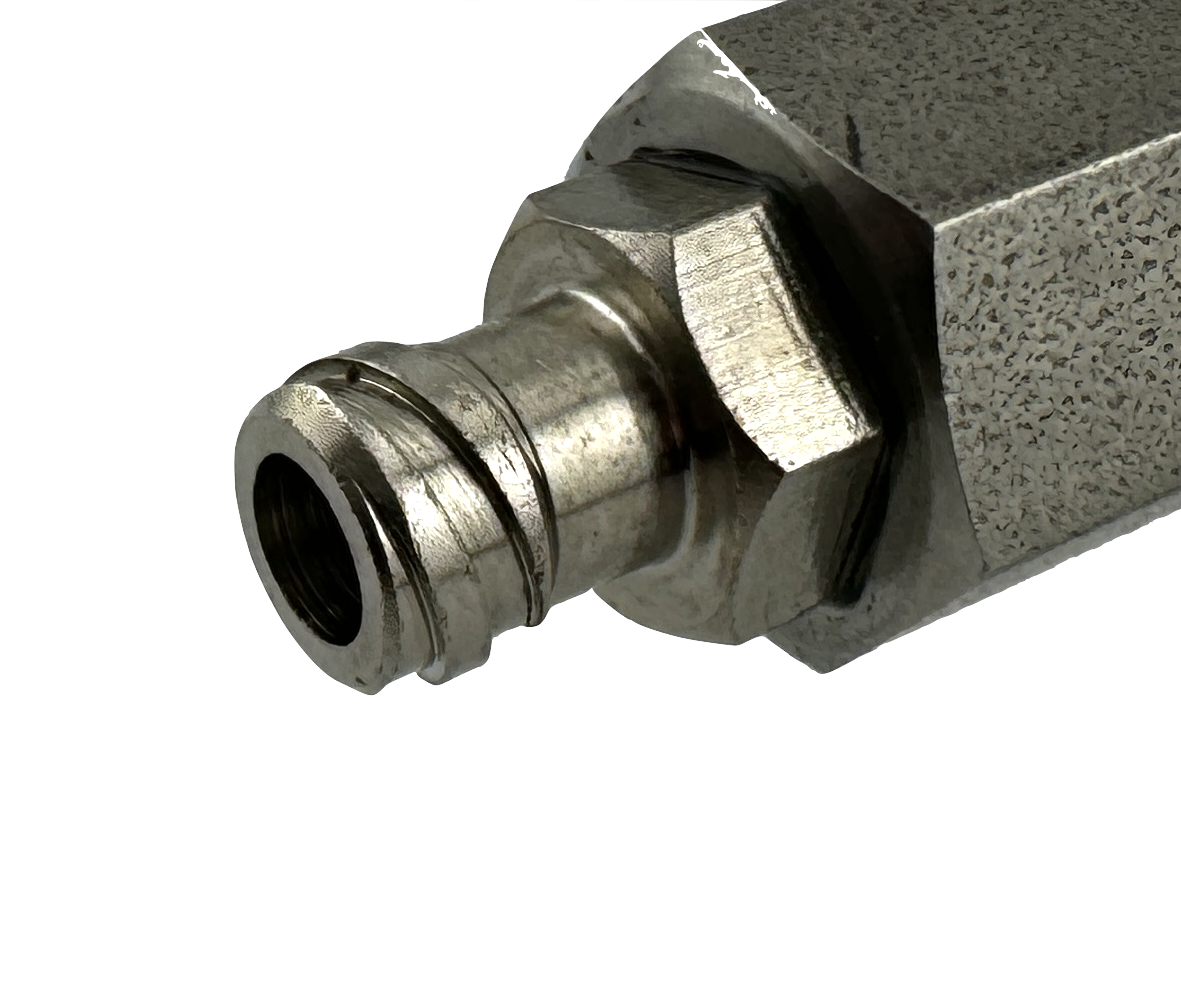

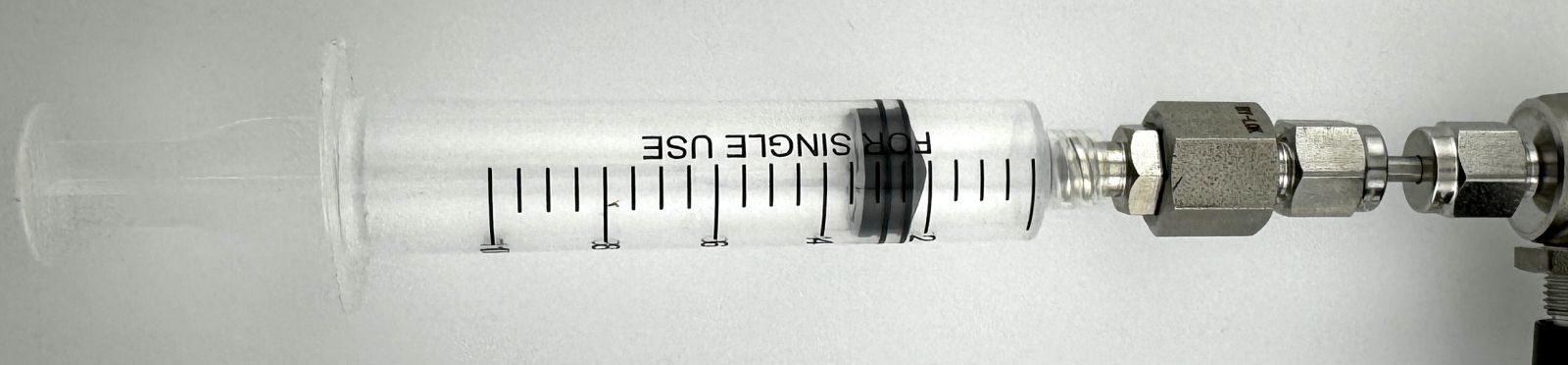

取樣與氣體轉移所使用之接口配置

氣體取樣、儲存、載氣導入及後端分析之配置示意

目前案例規格

• 氣體流路接口：雙路 1/8" 卡套
• 取樣／注氣接口：Luer Lock（魯爾鎖定接頭）
• 儲氣桶直徑：50 mm
• 儲氣桶高度：71 mm
• 流路控制：獨立閥門控制

以上為目前實際製作案例之配置，並非固定標準規格。接口形式、儲氣桶尺寸、閥件數量及流路配置皆可依實際研究設備與實驗需求討論調整。

適用應用

• 實驗室氣體採樣與暫存
• GC 採樣針／Luer Lock 針筒取樣
• 樣品氣體轉移與後續分析
• 氣體質譜分析之前端取樣裝置
• 研究設備特殊氣體流路整合
• 其他非標準氣體取樣與儲存需求

氣密性確認

氣體取樣與儲存裝置的氣密性會直接影響樣品保存及後續分析結果，因此本裝置於製作完成後，出貨前會進行氦氣測漏確認，以檢查系統接口及組裝位置之氣密狀況。

客製化需求

此產品屬於實驗室客製設備與配件，可依不同研究目的調整儲氣桶尺寸、接口形式、閥件數量及氣體流路。

如有類似氣體採樣、儲存、轉移或分析設備前端整合需求，建議提供現有設備、氣體來源、取樣方式、接口規格及後端分析設備等資訊，由恩詠依實際需求討論可行的配置方式。
